一、產品概述:

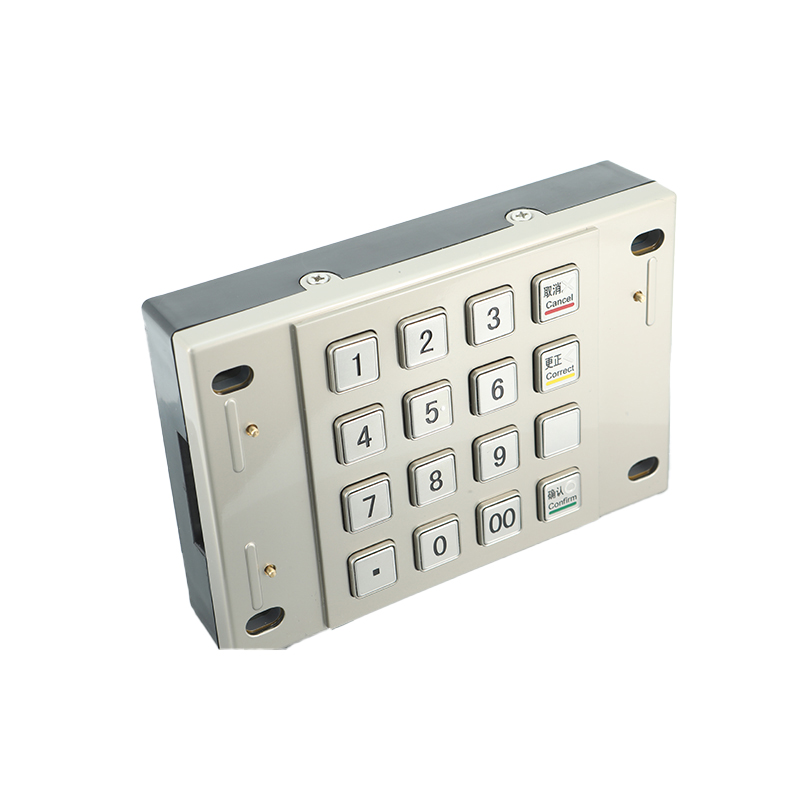

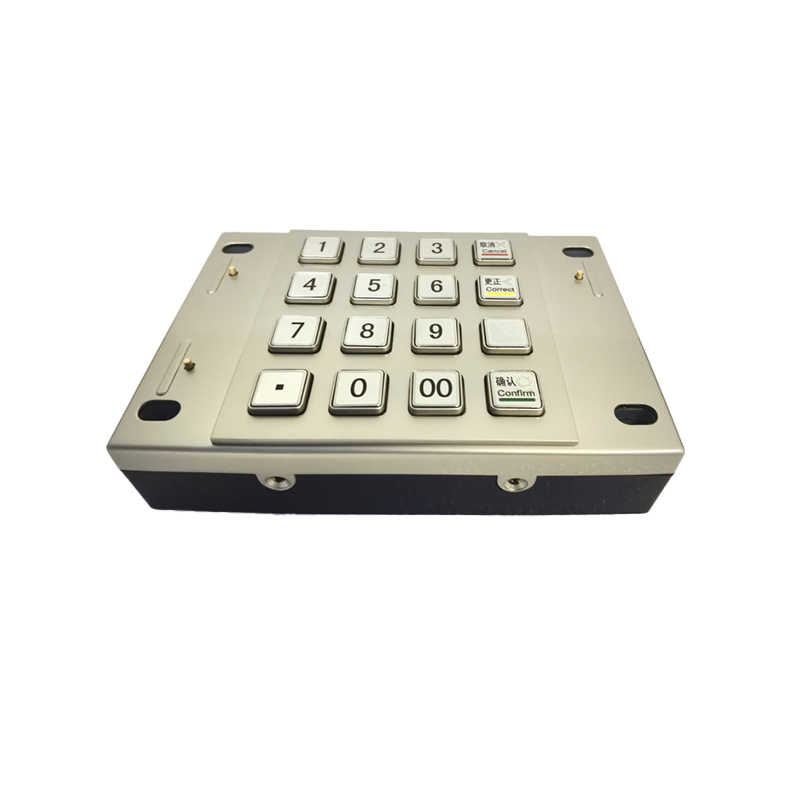

本系列產品是一種專用型金屬密碼鍵盤。本產品具有獨特的設計理念，不需要硬件開關設置參數，所以設計都采用行業通用版本,產品兼容性良好.本產品的適用領域包括：ATM、CDM 、自助服務終端 、信息亭終端、電信打單機、 圈存機、自助繳費機、自動化設備、工業控制平臺、醫療設備等.

二、功能描述:

基本說明
● 支持All Windows，Linux, Unix, Mac OSX，Vxworks，Android等系統
● 優質不銹鋼拉絲面板
● 防塵、防水、防暴、防震、防鉆、防撬
● 通過CE、FCC、ROHS、PCI認證

物理性能
● Ps/2、Rs232、USB(仿真Ps/2)
● 4×4鍵盤設計(10數字鍵、6個功能鍵)

●面板尺寸：91.5*87.5mm

機械性能
● 鍵盤壽命：>2,000,000次每鍵
● 按鍵壓力：3－5 N(牛頓)
● 按鍵行程：>0.45mm
● 功耗：<1W(動態),<200mW(靜態)　

　
環境適應性

防護級別：IP65靜態/IP54動態

工作溫度：-20℃～+60℃ 　         　濕度:30～90% (正常條件下)

儲存溫度：-30℃～+70℃            濕度:20～95% (無凝結露)

大氣壓力：60～106 Kpa

鹽霧測試：GJB-150.11A-2009

三、使用說明及測試方法:

Ps/2接口產品:

1.將ps/2口接插在PC電腦的鍵盤口上,為保證可靠運行建議重新啟動電腦.

2.在windows中打開記事本.

3.進行按鍵測試,所按的鍵值會顯示在記事本中(除功能鍵外).

USB接口產品:

1.將USB接口插在PC電腦的前置或后置USB接口上.(可熱插拔)

2.在windows中打開記事本,準備測試.

3.進行按鍵測試,所按的鍵值會顯示在記事本中(除功能鍵外).

   RS232接口產品:

            1.請下載或打開“串口調試助手”工具.

            2.設置“串口調試助手”中的波特率等參數,我們的參數配置是9600 N 8 1

            3.將PS/2口接插在PC電腦的鍵盤或鼠標口取電,將DB9的母頭接插在電腦的

串口上,所接的串口號要與“串口調試助手”中所設的串口號一致.

            4.點擊“串口調試助手”的“打開串口”按鈕,準備測試.

            5. 進行按鍵測試,所按的鍵值會顯示在串口調試框中.

四、常見故障檢測及處理:

故障情況一:按鍵不響應

判斷處理: 1.檢查連接電腦和連接小鍵盤的各通訊線接口是否松動脫落或斷裂.

          2.檢查按鍵面板與主控板的連接線是否松動脫落或斷裂.

          3.檢查電腦主機接口是否可靠運行無故障.

          4.如其它鍵正常響應,只有個別鍵不能響應則按鍵有故障,更換按鍵面板.

故障情況二:按鍵有蜂鳴,但無鍵值輸出.

判斷處理: 1.檢查測試接口是否對應,如PS/2或USB是在記事本里面測試,RS232是在串口調試工具中才能測試.

2.如是RS232串口產品請確認PC電腦的串口是正常能工作的,并檢查波特率等通訊參數是否按要求設置正確,檢查串口是否打開.

3.如是PS/2或USB產品請重啟動電腦再測試.

4.請更換一臺PC電腦進行測試.
